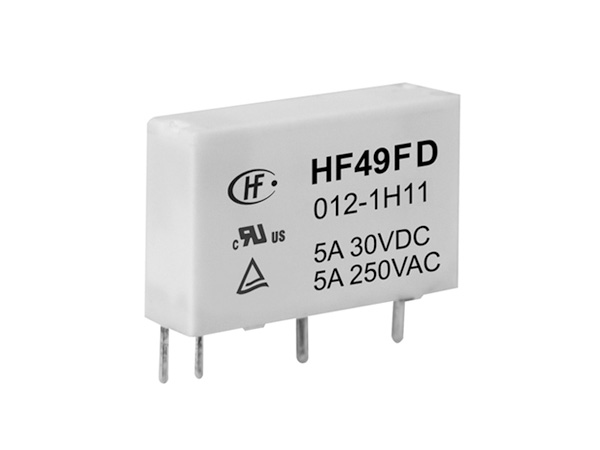

宏發 小型中功率繼電器 HF49FD

品牌：宏發繼電器

型號：HF49FD

系列：HF49FD

工作溫度范圍：-40℃~+85℃

應用領域：家用電器、智能家居、溫控器、加熱/鍋爐控制、工業及辦公自動化控制、儀器儀表、門禁/安防控制等領域

我要購買

產品詳情

<table class="table" style="box-sizing: border-box; border-collapse: collapse; width: 1348px; margin-bottom: 1rem; color: rgb(33, 37, 41); font-family: -apple-system, BlinkMacSystemFont, " segoe="" ui",="" roboto,="" "helvetica="" neue",="" arial,="" "noto="" sans",="" sans-serif,="" "apple="" color="" emoji",="" "segoe="" ui="" symbol",="" emoji";="" font-size:="" 16px;"=""> 產品型號 HF49FD 線圈電壓類型 DC 線圈額定電壓 24, 5, 6, 12, 9, 18 觸點形式一組常開 觸點數 單觸點, 分叉觸點(僅適用于鍍金規格）引出端方式 PCB引出腳安裝形式安裝形式封裝方式塑封型引出端結構形式 5.02mm, 7.62mm 線圈功耗標準型, 靈敏型（僅適用于24VDC) 線圈特征線圈特征觸點材料 AgNi, AgSnO2(僅適用于單觸點) 絕緣等級 B級, A級, F級 觸點鍍層不鍍金, 鍍金包裝方式型管額定電壓（V） 250V.a.c 額定線圈功率（W）約0.12
約0.18(24VDC常規品）介質耐壓（線圈與觸點間）(VAC 1min) 3000VAC 1min 動作時間 ≤10 釋放時間 ≤5 線圈電阻（Ω） 005:208×（1±10%）Ω
006:300×（1±10%）Ω
009:675×（1±10%）Ω
012:1200×（1±10%）Ω
018:2700×（1±10%）Ω
024:3200×（1±15%）Ω
024:4800×（1±15%）Ω 爬電距離 4.2 電氣距離 3.5 絕緣電阻（MΩ） 1000 最大額定切換電流（阻性）（A） 5A 最大切換電壓（VAC） 250VAC 最大切換電壓（VDC） 30VDC 溫度范圍（最低）（℃） -40 溫度范圍（最高）（℃） 85 機械耐久性（次） 20000000 電耐久性（次） 50000(更多細節請參閱樣本) 防爆認證 UL 產品描述拍合式電磁繼電器應用領域家用電器、智能家居、溫控器、加熱/鍋爐控制、工業及辦公自動化控制、儀器儀表、門禁/安防控制等領域重量約3 體積（mm3） 20.0×5.0×12.5

上一篇：HF13F 下一篇：HF140FF
